Normalización

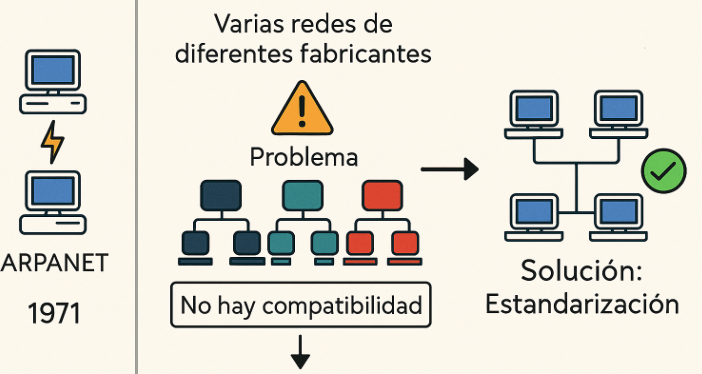

Al principio cada fabricante tenía su red. El problema era la incompatibilidad. La solución: estandarizar.

Necesidad de normalización

Organismos (visión general)

Entre otros: ISO, IEEE, ITU, IETF. Unos definen modelos de referencia; otros, estándares de cableado, Wi‑Fi, protocolos de Internet, etc.

Organismos de normalización

Arquitecturas por capas

Diseñar una red implica resolver encaminamiento, direccionamiento, acceso al medio, control de errores, etc. La solución práctica es dividir el problema en capas.

Principios

• Cada capa se apoya en los servicios de la inferior.
• Capas homólogas se entienden mediante protocolos.
• Se puede cambiar un protocolo de una capa si se mantienen los servicios.

PDU y encapsulación

PDU (Protocol Data Unit): unidad de datos de una capa.

Capa (TCP/IP)	Nombre habitual de la PDU
Aplicación	Datos
Transporte	Segmento (TCP) / datagrama (UDP)
Internet (red)	Paquete / datagrama IP
Acceso a la red	Trama
Física	Bits

En el emisor, cada capa añade su cabecera (encapsulación). En el receptor, se eliminan en orden inverso.

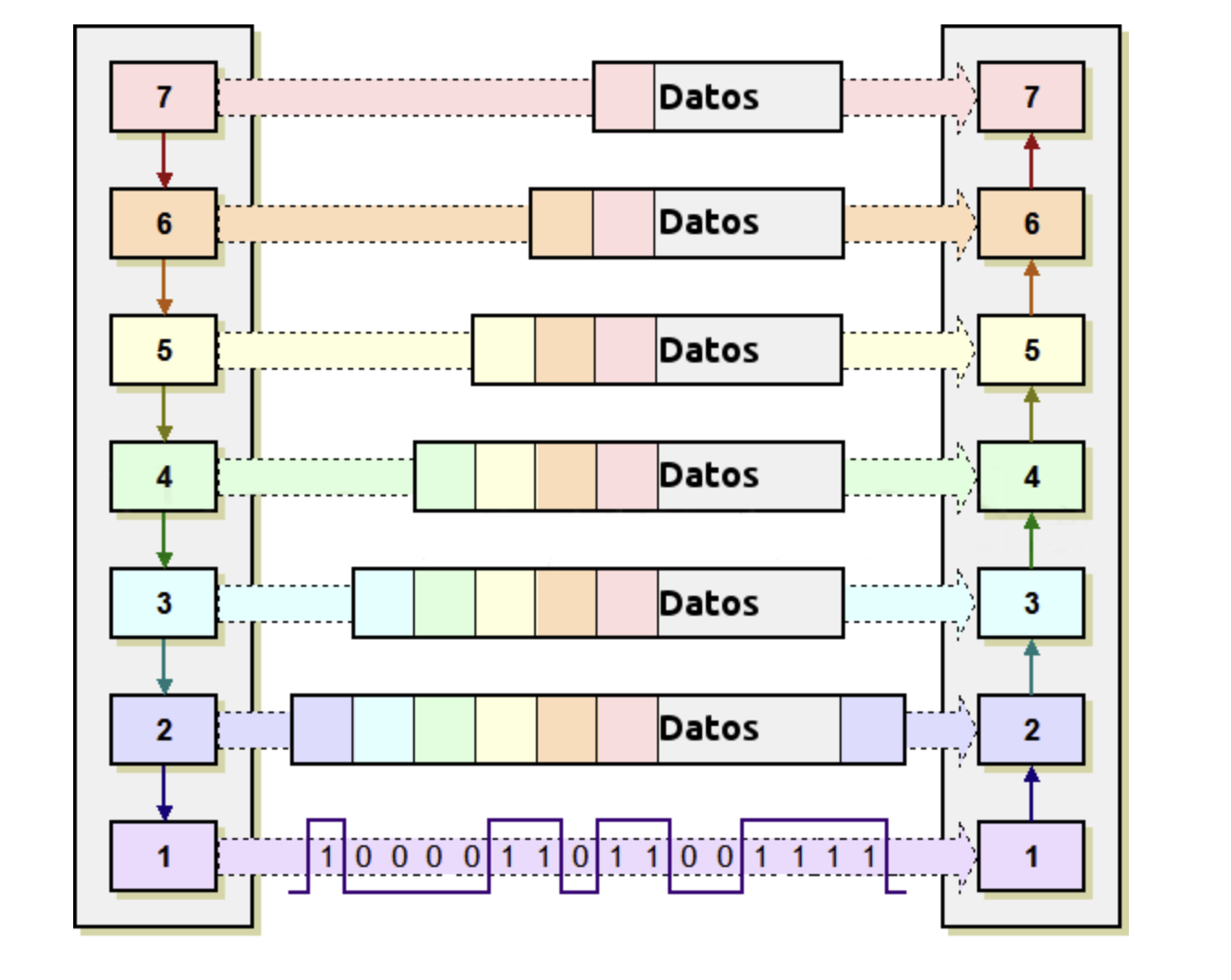

Comunicación basada en niveles (modelo OSI)

Modelo OSI y modelo TCP/IP

OSI (7 capas)

1. Física — medio y señales.
2. Enlace — tramas, MAC, acceso al medio.
3. Red — encaminamiento (IP…).
4. Transporte — extremo a extremo (TCP/UDP…).
5. Sesión — gestión de la sesión.
6. Presentación — formato, cifrado, compresión.
7. Aplicación — servicios al usuario (HTTP, SMTP…).

TCP/IP (4 capas)

1. Acceso a la red ≈ física + enlace OSI.
2. Internet ≈ red OSI (IP, ARP, ICMP…).
3. Transporte (TCP, UDP).
4. Aplicación ≈ sesión + presentación + aplicación OSI.

Capa TCP/IP	Capas OSI	Función
Aplicación	5–7	Servicios al usuario
Transporte	4	Comunicación extremo a extremo
Internet	3	Encaminamiento y direccionamiento
Acceso a la red	1–2	Medio físico y tramas

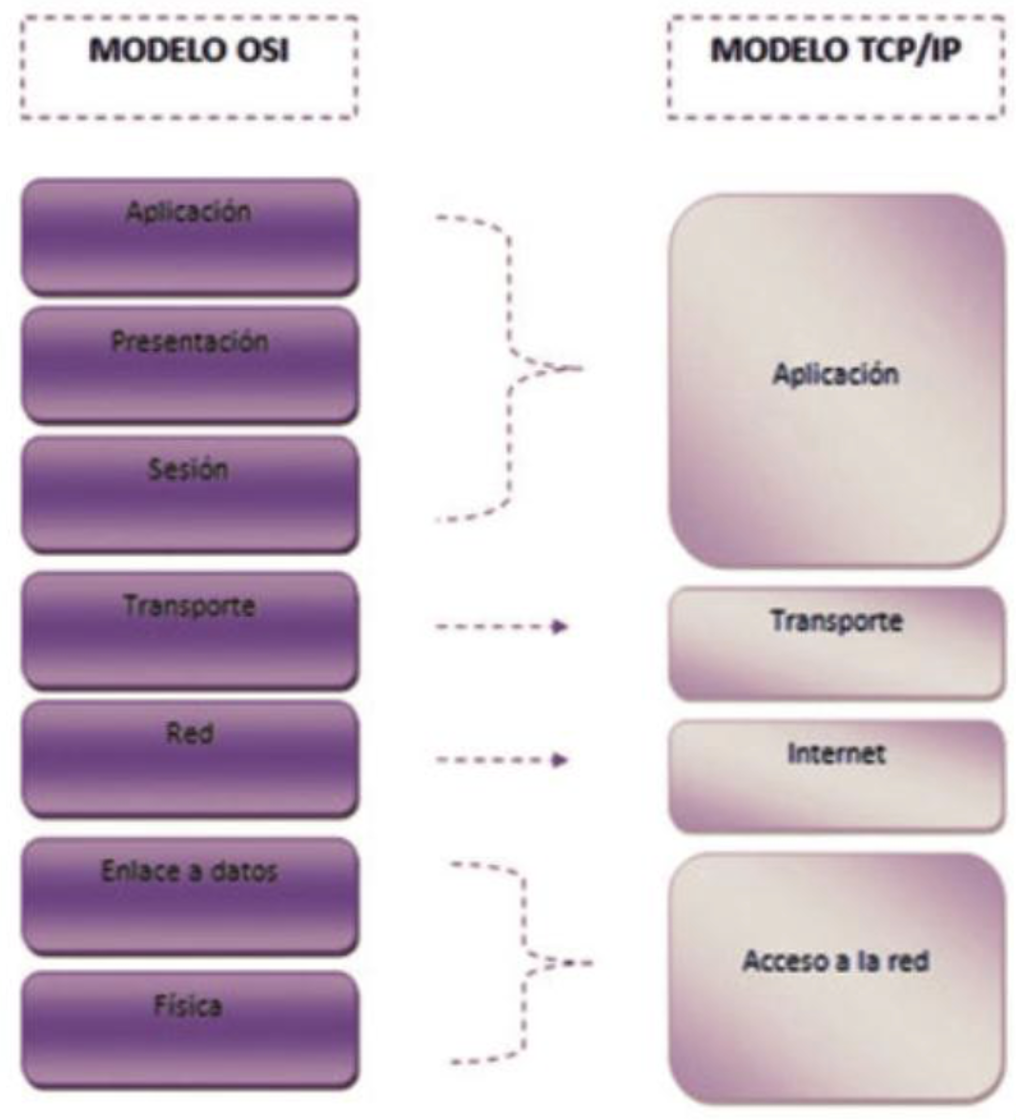

Equivalencia entre OSI y TCP/IP

Uso del medio y esquemas LAN

Difusión vs conmutación

• Difusión (broadcast): el medio se comparte; todos pueden “oír” (más colisiones en medios compartidos clásicos).
• Conmutación: el tráfico se dirige hacia el destino (switches modernos reducen dominios de colisión).

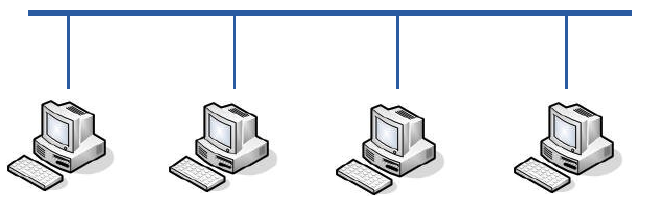

Idea de difusión en el medio

Esquemas LAN

• LAN simple: PCs + switch (+ router hacia Internet).
• LAN por zonas: separar departamentos o servicios.
• DMZ: zona intermedia para servicios expuestos, con filtrado hacia la red interna.

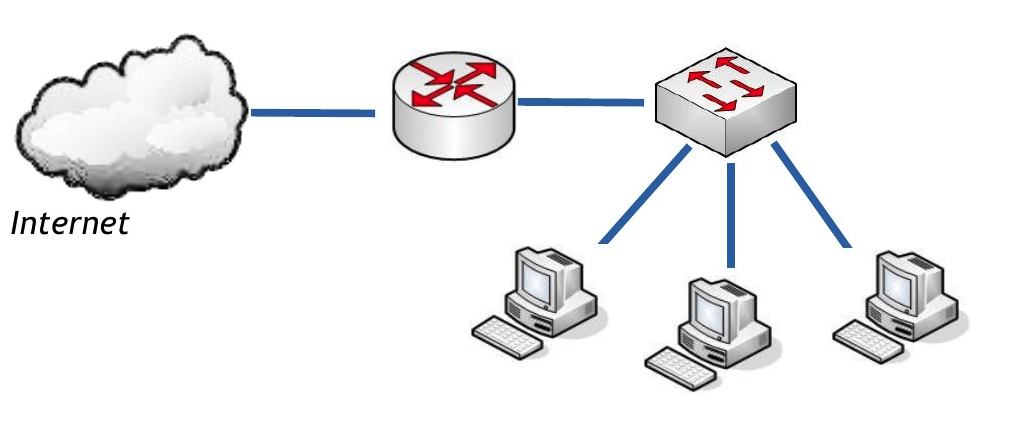

Esquema de LAN simple

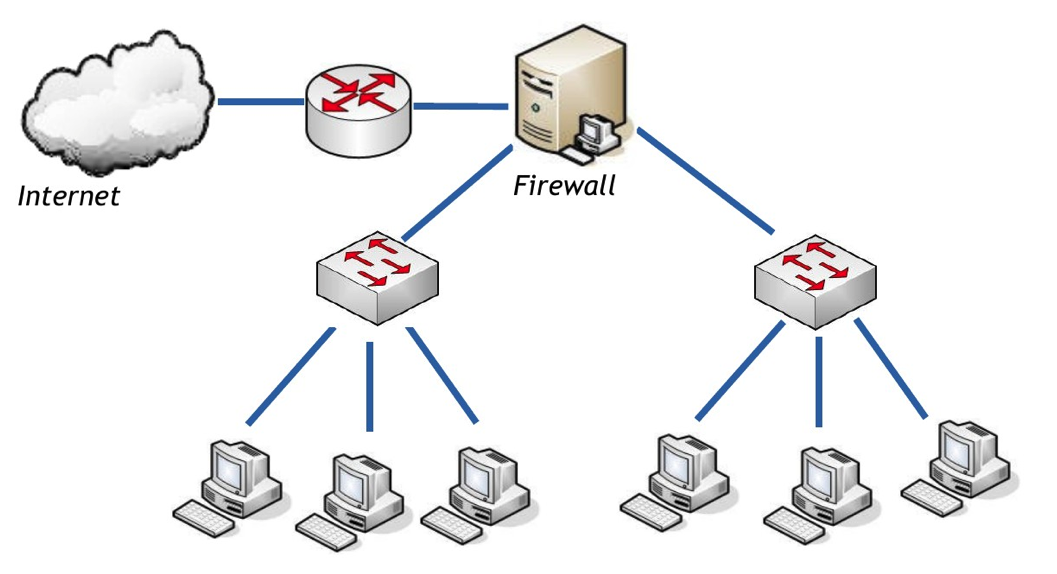

Esquema LAN con zonas

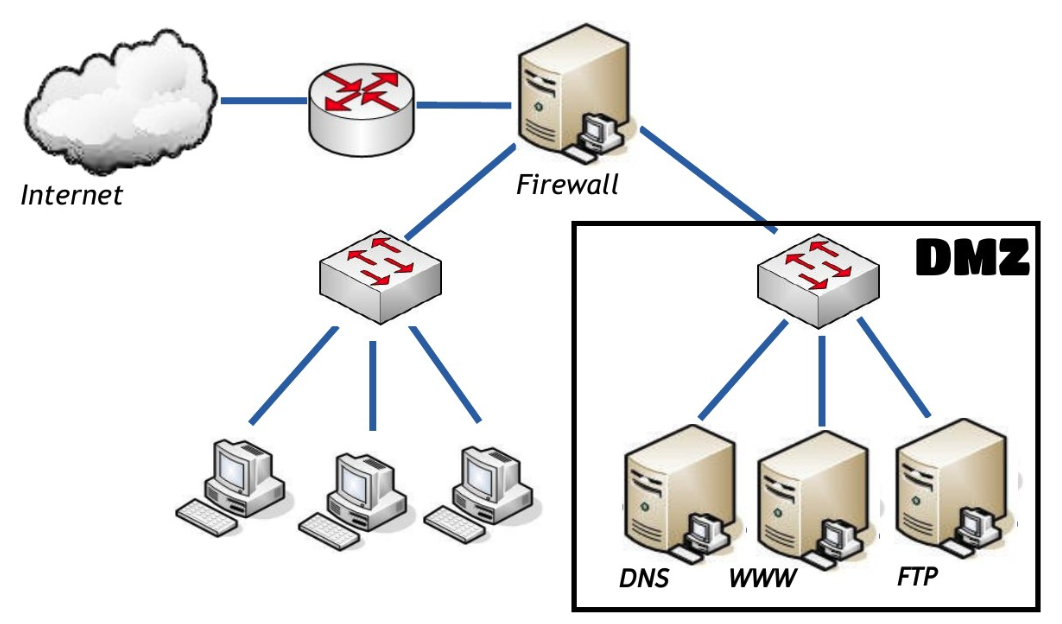

Esquema con DMZ

Actividades

• AC 109 (RA1 / CE1a, CE1c / IC1 / 3p). Realiza una tabla comparativa de organismos (ISO, IEEE, ITU, IETF…): función y algún estándar relevante.

• AC 110 (RA1 / CE1a, CE1g / IC1 / 3p). Esquema comparativo OSI / TCP-IP: capas, equivalencia, función y un ejemplo de protocolo por capa TCP/IP.
