Clasificación de las redes¶

Las redes se pueden clasificar por diferentes criterios, los más comunes son: por extensión, ámbito y por topología.

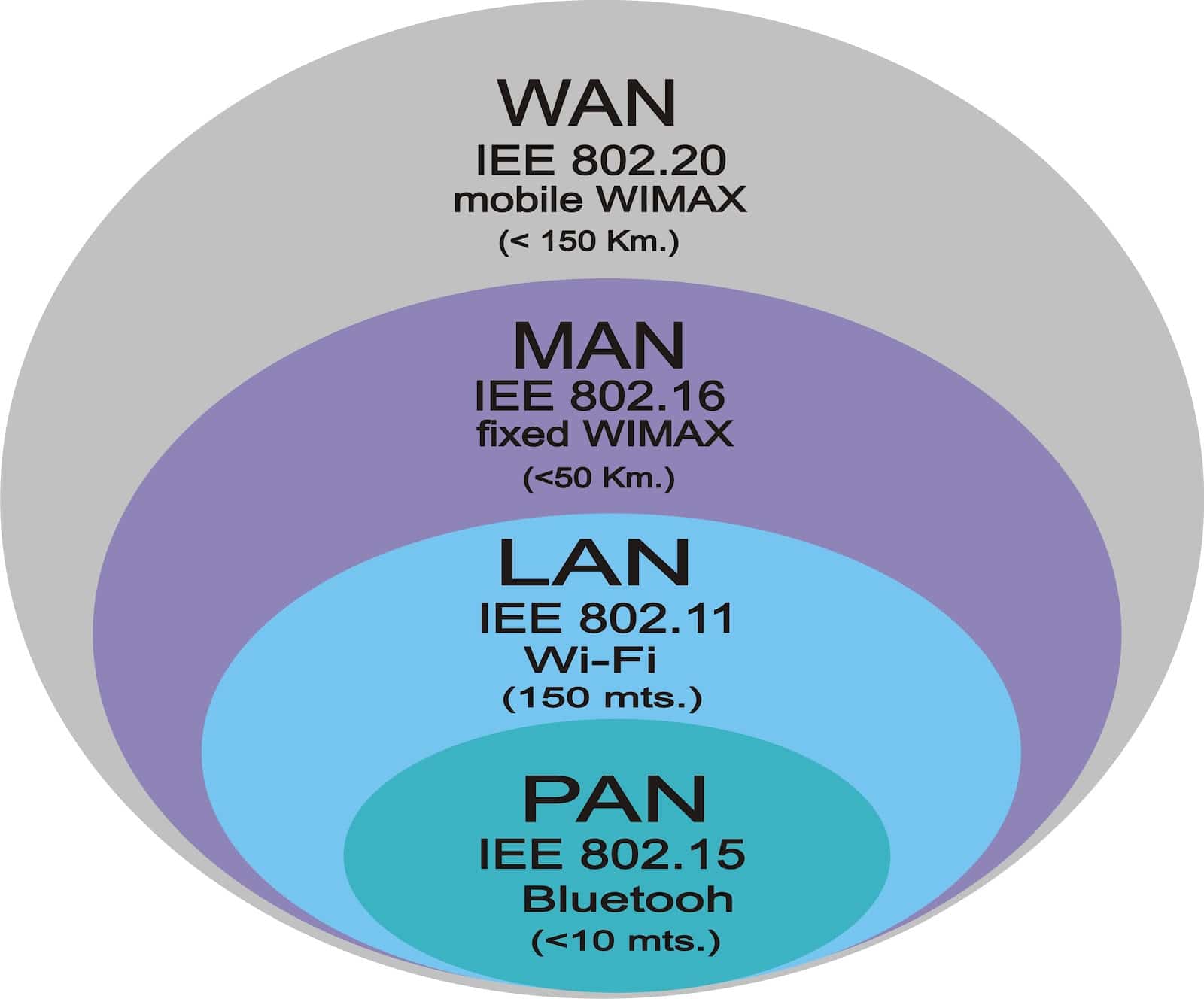

Tipos según su extensión¶

Las redes se clasifican según su extensión en los siguientes tipos:

PAN (Personal Area Network): Comprenden el entorno del usuario y los dispositivos con los que interactúa. Se trata de redes inalámbricas cuyo radio de acción es de unos pocos metros. Ejemplos: Bluetooth o NFC (pago en datáfono mediante móvil).
LAN (Local Area Network, redes de área local): Son redes pequeñas que proporcionan servicios a usuarios dentro de una estructura común, que suele ser una empresa, una casa o un campus. Es el tipo de red más conocido. Ejemplo: la red utilizada frecuentemente en nuestras casas mediante WIFI. Cuando la LAN emplea medios inalámbricos se denomina WLAN.
MAN (Metropolitan Area Network): Son varias redes LAN interconectadas en distancias cortas (unos pocos kilómetros). Ejemplo: Las sucursales de una empresa en la misma ciudad o en ciudades próximas.
WAN (Wide Area Network, redes de área extensa): Son varias redes LAN interconectadas a distancias largas (hasta miles de kilómetros). Ejemplos: Sucursales de una empresa en varias ciudades. Internet es un ejemplo de red WAN.

Tipos según su ámbito¶

Clasificación de redes según su titularidad¶

La titularidad de la red puede servir para clasificar las redes como públicas y privadas. A continuación, se detallan ambos tipos:

Públicas: Brindan servicios de telecomunicaciones a cualquier usuario que pague una cuota, normalmente contratada a una empresa Internet Service Provider (ISP). Podríamos incluir a Internet en este tipo de redes.

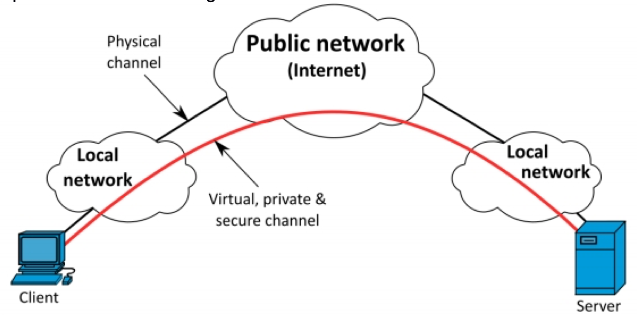

Privadas: Son las redes que pertenecen a una propiedad, empresa o particular, y normalmente están adecuadas a sus necesidades. Dentro de este tipo de redes cabe destacar la tecnología VPN (Virtual Private Network), la cual permite una extensión segura de la red de área local (LAN) sobre una red pública o no controlada como Internet, mediante el cifrado de la información con el protocolo IPsec.

Para completar la clasificación de las redes se recomienda la lectura del profesor Marcos Ruiz: Clasificación de las redes

Topologías¶

La topología de red es la distribución espacial de los elementos conectados.

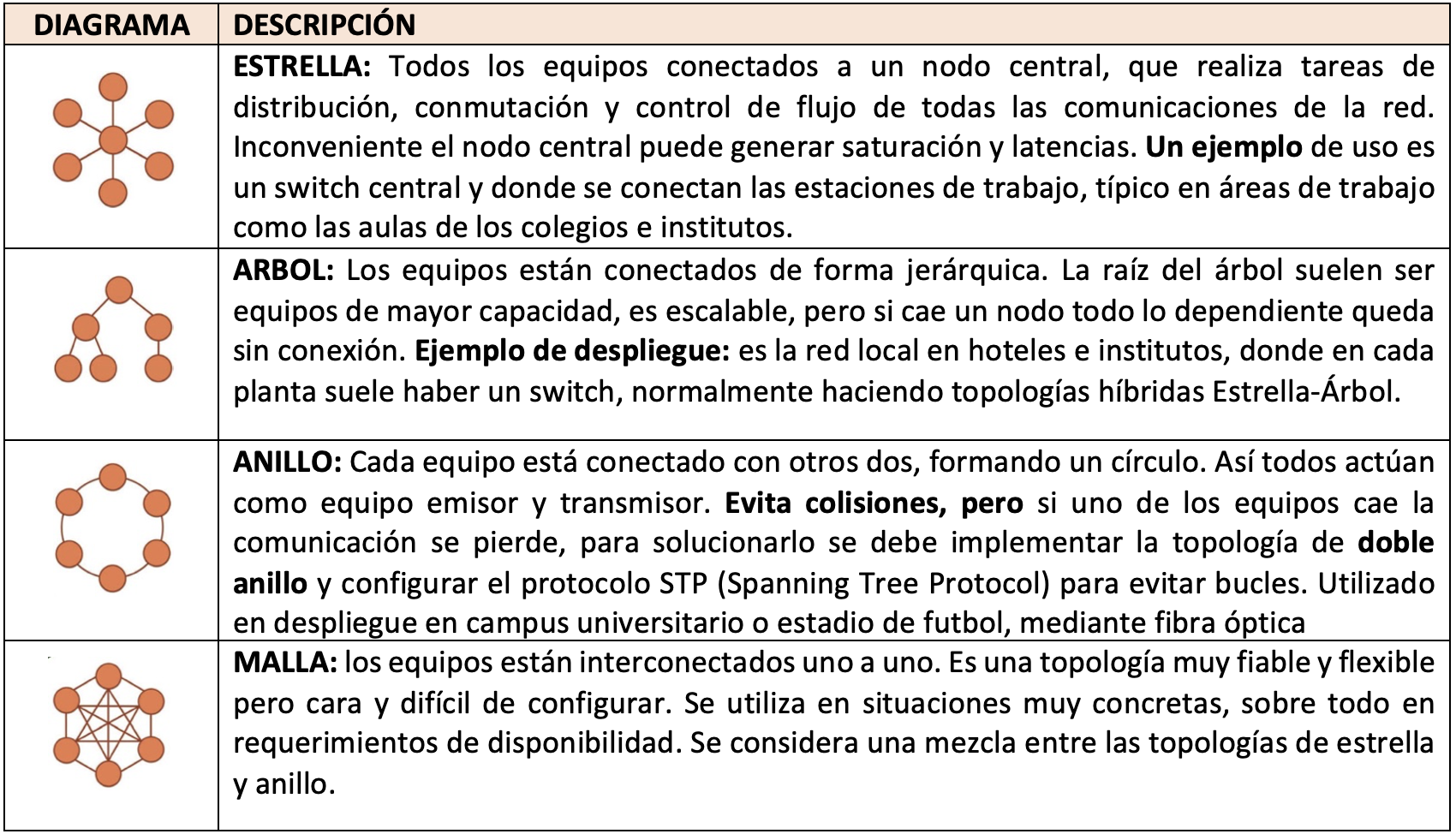

Topologías cableadas¶

Inicialmente, las topologías cableadas realizadas eran en forma de bus, actualmente en desuso, por presentar altas interferencias entre nodos.

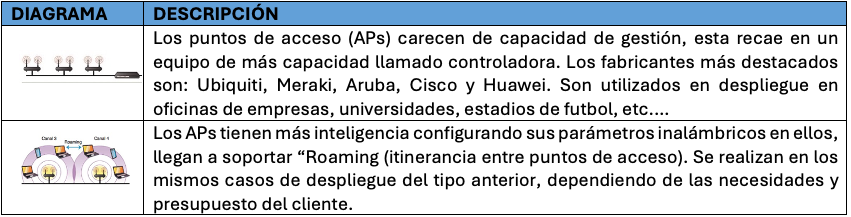

Topologías inalámbricas¶

Son las topologías que están unidas mediante medios de transmisión inalámbricos. Entre estas tecnologías destacan los despliegues realizados de puntos de acceso WIFI.

Además, se recomienda la lectura de la parte final de Clasificación de las redes

Actividades¶

AC 104 (RA1 / CE1a / IC1 / 3p). Lee las siguientes situaciones e indica qué tipo de red representa cada una: PAN, LAN, MAN o WAN.
- Un teléfono móvil conectado a unos auriculares mediante Bluetooth.
- Los ordenadores de un aula de 1.º de SMR conectados al mismo switch.
- Una empresa tiene una oficina en Elche y otra en Alicante y conecta ambas redes.
- Un móvil conectado a un datáfono mediante NFC para realizar un pago.
- Los ordenadores, impresoras y móviles conectados a la red WiFi de una vivienda.
- Una empresa tiene oficinas en Valencia, Madrid y Barcelona y conecta las redes de todas ellas.
- Un smartwatch conectado al teléfono móvil.
- Los equipos informáticos de un instituto conectados a la misma infraestructura de red.
- Varias redes de diferentes edificios de una universidad situados dentro de una misma ciudad están interconectadas.
- Un ordenador se conecta mediante Bluetooth a un teclado y un ratón.
No te olvides

Además de indicar el tipo de red, debes escribir una frase justificando cada respuesta.
AC 105 (RA1 / CE1a / IC1 / 3p). Una pequeña empresa informática tiene la siguiente infraestructura:
- Una oficina con 20 ordenadores.
- Los ordenadores están conectados a varios switches.
- Los trabajadores también utilizan una red WiFi.
- La empresa tiene una segunda oficina situada en otro edificio de la misma ciudad.
- Ambas oficinas están conectadas mediante Internet.
- Los trabajadores pueden acceder a los recursos de la empresa desde casa mediante una VPN.
- La red de la oficina pertenece a la empresa.
- La conexión a Internet ha sido contratada a un ISP.
Responde:
1. ¿Qué tipo de red es la red interna de cada oficina según su extensión?
2. ¿Cómo denominarías específicamente a la parte inalámbrica de la red?
3. ¿La red interna de la empresa es pública o privada? Justifica la respuesta.
4. ¿La conexión contratada al ISP es pública o privada?
5. ¿Qué tecnología permite a un trabajador conectarse de forma segura a la red de la empresa desde casa?
6. ¿Para qué sirve la VPN en este escenario?
7. Si las dos oficinas están interconectadas y se encuentran en la misma ciudad, ¿qué clasificación podríamos utilizar para describir el conjunto?
8. ¿Por qué no sería correcto decir simplemente que "todo es una LAN"?
No te olvides

Explica en 5-6 líneas cómo clasificarías la infraestructura completa de la empresa utilizando los diferentes criterios estudiados.
AC 106 (RA1 / CE1a / IC1 / 3p). El IES dispone de:
- 3 aulas de informática.
- 1 sala de profesores.
- 1 despacho de dirección.
- 1 secretaría.
- 1 aula de usos múltiples.
- Aproximadamente 100 ordenadores.
- Impresoras de red.
- Puntos de acceso WiFi.
- Acceso a Internet.
Las aulas están distribuidas en diferentes zonas del edificio.El centro quiere disponer de una red que permita conectar todos los equipos y compartir recursos.

Tarea: Dibuja un esquema simplificado de la red. Debes incluir como mínimo:
- Router.
- Switches.
- Ordenadores.
- Puntos de acceso WiFi.
- Impresora.
- Internet.
Después responde:
1. ¿Estamos ante una PAN, LAN, MAN o WAN?
2. ¿La red es pública o privada?
3. ¿Qué parte de la red sería una WLAN?
4. ¿Qué topología utilizarías para conectar los dispositivos cableados?
5. ¿Por qué elegirías esa topología?
6. ¿Qué ocurriría si utilizáramos una topología en bus?
7. ¿Qué dispositivo utilizarías para proporcionar conectividad WiFi?
Condición

No se acepta un dibujo en el que todos los dispositivos estén conectados directamente al router. El alumnado debe comprender que la topología debe representar una estructura de red razonable, no simplemente colocar dispositivos en un papel.

PR 107 (RA1 / CE1a / IC1 / 5p). La empresa TecnoSMR se dedica al mantenimiento informático y dispone de tres oficinas:

Oficina A: Elche.
Oficina B: Alicante.
Oficina C: Valencia.

Cada oficina tiene aproximadamente 20 trabajadores. En cada oficina existen:

Ordenadores de sobremesa conectados por cable.
Portátiles conectados mediante WiFi.
Impresoras de red.
Un servidor.
Un router con acceso a Internet.
Varios switches.
Puntos de acceso WiFi.

Los trabajadores de las tres oficinas necesitan acceder a determinados recursos de la empresa.

Además, algunos empleados trabajan desde casa y necesitan acceder de forma segura a los recursos internos de la empresa.

Clasificación según la extensión

Clasifica la infraestructura de TecnoSMR según su extensión.

Debes identificar:
1. ¿Qué tipo de red existe dentro de cada oficina?
2. ¿Cómo clasificarías la conexión entre las diferentes oficinas?
3. ¿Cómo clasificarías la infraestructura global de la empresa?
Justifica cada respuesta.

Ten en cuenta

No basta con indicar únicamente PAN, LAN, MAN o WAN. Debes explicar por qué has elegido cada clasificación.

Clasificación según el ámbito

Indica si cada uno de los siguientes elementos pertenece a una red pública o privada y justifica tu respuesta.

Elemento	Pública / Privada	Justificación
Red interna de la oficina de Elche
Red WiFi interna de la empresa
Internet contratado por la empresa
Red interna de la oficina de Valencia
Acceso remoto de un trabajador mediante VPN

VPN

Un trabajador de TecnoSMR está trabajando desde casa y necesita acceder al servidor de la oficina de Elche.

Responde:

a) ¿Qué solución tecnológica utilizarías?

b) ¿Qué problema resuelve esta tecnología?

c) Explica cómo permite al trabajador acceder a los recursos de la empresa utilizando Internet.

En tu respuesta debes utilizar correctamente los conceptos:
- Internet.
- Red pública.
- Red privada.
- VPN.
- Comunicación segura.
Diseña la topología de una oficina

Dibuja la topología de red de una de las oficinas de TecnoSMR.

Tu esquema debe representar como mínimo:
- Internet.
- Router.
- Switches.
- Servidor.
- Ordenadores.
- Impresora de red.
- Punto de acceso WiFi.
- Al menos dos dispositivos conectados mediante WiFi.
Utiliza líneas para representar las conexiones entre los dispositivos.

Después responde:

a) ¿Qué topología de red estás utilizando?

b) ¿Por qué consideras que es adecuada para esta oficina?

c) ¿Qué ventaja presenta frente a una topología en bus?
Reflexión final

Reflexiona

Una misma infraestructura de red puede recibir diferentes clasificaciones dependiendo del criterio utilizado. Explica esta afirmación utilizando como ejemplo la red de TecnoSMR.

Tu respuesta debe relacionar al menos tres criterios diferentes de clasificación.

Entrega

Antes de entregar, comprueba que:

Has utilizado correctamente PAN, LAN, MAN y WAN.
Has diferenciado redes públicas y privadas.
Has explicado correctamente el funcionamiento de una VPN.
Has dibujado una topología de red.
Has identificado la topología utilizada.
Has justificado tus decisiones.
Has utilizado vocabulario técnico.
No has respondido únicamente con definiciones memorizadas.

Importante: Las respuestas deben estar justificadas. Una respuesta correcta sin explicación no demuestra necesariamente que hayas comprendido el concepto.

-
