Conceptos básicos de redes y direccionamiento IP¶
Arquitectura de comunicaciones¶
La arquitectura de una red viene definida por tres características fundamentales, que dependen de la tecnología que se utilice en su construcción:
- Topología: la topología de una red es la organización de su cableado, ya que define la configuración básica de la interconexión de estaciones y, en algunos casos, el camino de una transmisión de datos sobre el cable.
- Método de acceso a la red: todas las redes que poseen un medio compartido para transmitir la información, necesitan ponerse de acuerdo a la hora de enviar información, ya que no pueden hacerlo a la vez. En este caso, si dos estaciones transmiten a la vez en la misma frecuencia, la señal recogida en los receptores será una mezcla de las dos. Para las redes que no posean un medio compartido, el método de acceso al cable es trivial y no es necesario llevar a cabo ningún control para transmitir.
- Protocolos de comunicaciones: son las reglas y procedimientos utilizados en una red para realizar la comunicación. Esas reglas tienen en cuenta el método utilizado para corregir errores, establecer una comunicación, etc.
Modelo referencia OSI y arquitectura TCP/IP¶

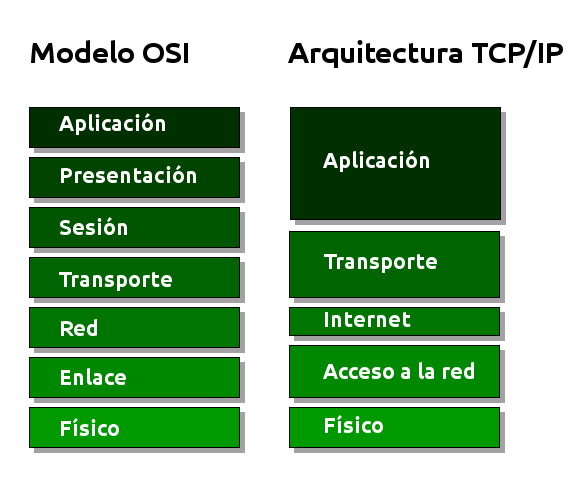

Correspondencia
En realidad la arquitectura TCP/IP es una arquitectura de 4 capas:
- 4 Aplicación (capas 5,6 y 7 de OSI)
- 3 Transporte (capa 4 de OSI)
- 2 Internet (capa 3 de OSI)
- 1 Acceso a la red (capas 1 y 2 de OSI)
La capa de red¶
La dirección IP es el identificador de cada host dentro de su red de redes. Cada host conectado a una red tiene una dirección IP asignada, la cual debe ser distinta a todas las demás direcciones que estén vigentes en ese momento en el conjunto de redes visibles por el host. En el caso de Internet, no puede haber dos ordenadores con 2 direcciones IP (públicas) iguales. Pero sí podríamos tener dos ordenadores con la misma dirección IP siempre y cuando pertenezcan a redes independientes entre sí (sin ningún camino posible que las comunique).
Las direcciones IP se clasifican en:
- Direcciones IP públicas. Son visibles en todo Internet. Un ordenador con una IP pública es accesible (visible) desde cualquier otro ordenador conectado a Internet. Para conectarse a Internet es necesario tener una dirección IP pública.
- Direcciones IP privadas (reservadas). Son visibles únicamente por otros hosts de su propia red o de otras redes privadas interconectadas por routers. Se utilizan en las empresas para los puestos de trabajo. Los ordenadores con direcciones IP privadas pueden salir a Internet por medio de un router (o proxy) que tenga una IP pública. Sin embargo, desde Internet no se puede acceder a ordenadores con direcciones IP privadas.
A su vez, las direcciones IP pueden ser:
- Direcciones IP estáticas (fijas). Un host que se conecte a la red con dirección IP estática siempre lo hará con una misma IP. Las direcciones IP públicas estáticas son las que utilizan los servidores de Internet con objeto de que estén siempre localizables por los usuarios de Internet. Estas direcciones hay que contratarlas.
- Direcciones IP dinámicas. Un host que se conecte a la red mediante dirección IP dinámica, cada vez lo hará con una dirección IP distinta. Las direcciones IP públicas dinámicas son las que se utilizan en las conexiones a Internet mediante un módem. Los proveedores de Internet utilizan direcciones IP dinámicas debido a que tienen más clientes que direcciones IP (es muy improbable que todos se conecten a la vez).
Las direcciones IP están formadas por 4 bytes (32 bits). Se suelen representar de la forma a.b.c.d donde cada una de estas letras es un número comprendido entre el 0 y el 255. Por ejemplo la dirección IP del servidor de IBM (www.ibm.com) es 129.42.18.99.
Las direcciones IP se pueden representar
- en decimal (lo habitual), desde 0.0.0.0 hasta 255.255.255.255
- en hexadecimal, desde 00.00.00.00 hasta FF.FF.FF.FF
- en binario, desde 00000000.00000000.00000000.00000000 hasta 11111111.11111111.11111111.11111111

Existen un total de 332 direcciones IP (4.294.967.296).

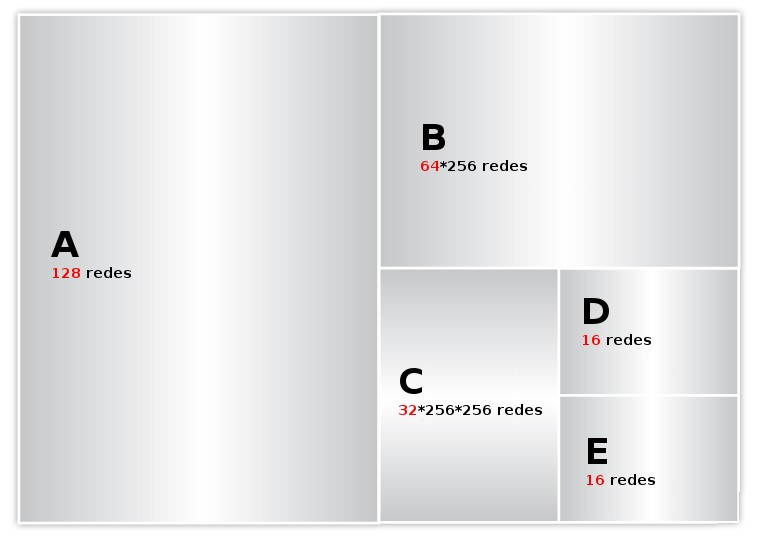

- La mitad (2.147.483.648) están destinadas a redes de clase A: (16.777.216 IPs por cada una de las 128 redes de clase A).
- Un cuarto (1.073.741.824) están destinadas a redes de clase B: (65.536 IPs por cada una de las 16.384 redes de clase B).
- Un octavo (536.870.912) están destinadas a redes de clase C: (256 IPs por cada una de las 2.097.152 redes de clase C)
- Un dieciseisavo (268.435.456) están destinadas la clase D (Multicast).
- Otro dieciseisavo (268.435.456) están destinadas a la clase E (Experimental).
¿Cuántas direcciones IP existen?¶
Si calculamos 2 elevado a 32 obtenemos más de 4000 millones de direcciones distintas. Sin embargo, no todas las direcciones son válidas para asignarlas a hosts. Las direcciones IP no se encuentran aisladas en Internet, sino que pertenecen siempre a alguna red. Todas las máquinas conectadas a una misma red se caracterizan en que los primeros bits de sus direcciones son iguales. De esta forma, las direcciones se dividen conceptualmente en dos partes:
- el identificador de red
- el identificador de host.
Dependiendo del número de hosts que se necesiten para cada red, las direcciones de Internet se han dividido en las clases primarias A, B y C. La clase D está formada por direcciones que identifican no a un host, sino a un grupo de ellos. Las direcciones de clase E no se pueden utilizar (están reservadas).

Clase | Formato(r=red, h=host) | Nº de redes | Nº de hosts por red | Rango de direcciones de redes | Máscara de subred |
---|---|---|---|---|---|
A | r.h.h.h | 128 | 16.777.214 | 0.0.0.0 - 127.0.0.0 | 255.0.0.0 |
B | r.r.h.h | 16.384 | 65.534 | 128.0.0.0 - 191.255.0.0 | 255.255.0.0 |
C | r.r.r.h | 2.097.152 | 254 | 192.0.0.0 - 223.255.255.0 | 255.255.255.0 |
D | grupo | 224.0.0.0 - 239.255.255.255 | |||
E | no válidas | 240.0.0.0 - 255.255.255.255 |
Difusión (broadcast) y multidifusión (multicast)
El término difusión (broadcast) se refiere a todos los hosts de una red; multidifusión (multicast) se refiere a varios hosts (aquellos que se hayan suscrito dentro de un mismo grupo). Siguiendo esta misma terminología, en ocasiones se utiliza el término unidifusión para referirse a un único host.
Direcciones IP especiales y reservadas¶

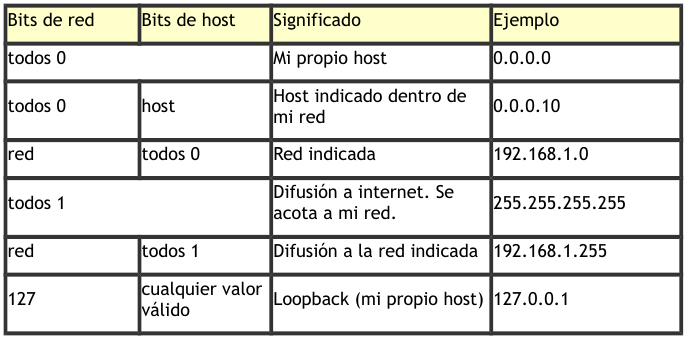

No todas las direcciones comprendidas entre la 0.0.0.0 y la 223.255.255.255 son válidas para un host: algunas de ellas tienen significados especiales. Las principales direcciones especiales se resumen en la siguiente tabla. Su interpretación depende del host desde el que se utilicen.

Observaciones
- La red 0 y la red 127 (ambas de clase A) son especiales. Perdemos nada menos que 2*16.777.216 IPs que no pueden asignarse a ningún host concreto.
- En cada red existen 2 direcciones especiales: la primera del rango (dirección de red) y la última del rango (dirección de broadcast). Por tanto si tenemos la red 192.168.0.x con 256 IPs, sólo pueden destinarse a hosts 254 direcciones (192.168.0.0 es la dirección de red y 192.168.0.255 es la dirección de broadcast)
Difusión o broadcasting es el envío de un mensaje a todos los ordenadores que se encuentran en una red. La dirección de loopback (normalmente 127.0.0.1) se utiliza para comprobar que los protocolos TCP/IP están correctamente instalados en nuestro propio ordenador.
Las direcciones de redes siguientes se encuentran reservadas para su uso en redes privadas (intranets). Una dirección IP que pertenezca a una de estas redes se dice que es una dirección IP privada.
Clase | Rango de direcciones privadas de redes |
---|---|
A | 10.0.0.0 |
B | 172.16.0.0 - 172.31.0.0 |
C | 192.168.0.0 - 192.168.255.0 |
Caso práctico

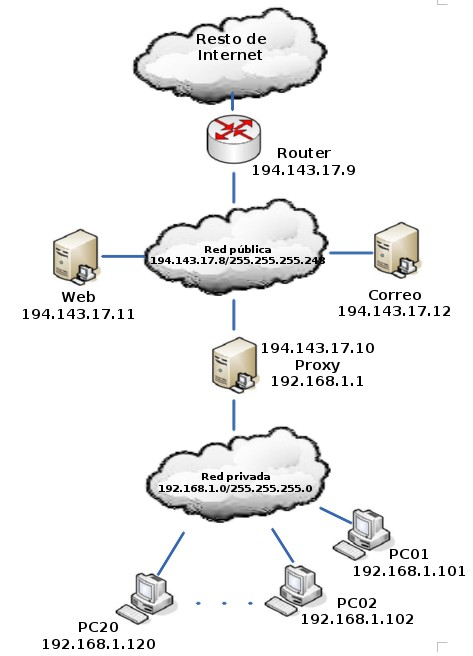

Una empresa dispone de una línea frame relay con direcciones públicas contratadas desde la 194.143.17.8 hasta la 194.143.17.15 (la dirección de la red es 194.143.17.8, su dirección de broadcasting 194.143.17.15 y su máscara de red 255.255.255.248). La línea frame relay está conectada a un router. Diseñar la red para:
3 servidores (de correo, web y proxy) 20 puestos de trabajo Los 20 puestos de trabajo utilizan direcciones IP privadas y salen a Internet a través del Proxy. En la configuración de red de cada uno de estos 20 ordenadores se indicará la dirección «192.168.1.1» en el cuadro «Puerta de enlace». La puerta de enlace (puerta de salida o gateway) es el ordenador de nuestra red que nos permite salir a otras redes. El Proxy tiene dos direcciones IP, una de la red privada y otra de la red pública. Su misión es dar salida a Internet a la red privada, pero no permitir los accesos desde el exterior a la zona privada de la empresa.
Los 3 servidores y el router utilizan direcciones IP públicas, para que sean accesibles desde cualquier host de Internet. La puerta de enlace de Proxy, Correo y Web es 194.143.17.9 (Router).
Obsérvese que la primera y última dirección de todas las redes son direcciones IP especiales que no se pueden utilizar para asignarlas a hosts. La primera es la dirección de la red y la última, la dirección de difusión o broadcasting. La máscara de subred de cada ordenador se ha indicado dentro de su red después de una barra: PC1, PC2, … , PC20 y Proxy (para su IP 192.168.1.1) tienen la máscara 255.255.255.0 y Router, Web, Correo y Proxy (para su IP 194.143.17.10), la máscara 255.255.255.248.
Máscara de red y subred¶
Una máscara de subred es aquella dirección que enmascarando nuestra dirección IP, nos indica si otra dirección IP pertenece a nuestra subred o no. La siguiente tabla muestra las máscaras de subred correspondientes a cada clase:
Clase | Máscara de subred |
---|---|
A | 255.0.0.0 |
B | 255.255.0.0 |
C | 255.255.255.0 |
Si expresamos la máscara de subred de clase A en notación binaria, tenemos:
11111111.00000000.00000000.00000000
Los unos indican los bits de la dirección correspondientes a la red y los ceros, los correspondientes al host. Según la máscara anterior, el primer byte (8 bits) es la red y los tres siguientes (24 bits), el host. Por ejemplo, la dirección de clase A 35.120.73.5 pertenece a la red 35.0.0.0.
Ejemplo de uso
Supongamos una subred con máscara 255.255.0.0, en la que tenemos un ordenador con dirección 148.120.33.110. Si expresamos esta dirección y la de la máscara de subred en binario, tenemos:
148.120.33.110 10010100.01111000.00100001.01101110 (dirección de una máquina)
255.255.0.0 11111111.11111111.00000000.00000000 (dirección de su máscara de red)
148.120.0.0 10010100.01111000.00000000.00000000 (dirección de su subred)
<-------RED-----> <-----HOST------>
En una red de redes TCP/IP no puede haber hosts aislados: todos pertenecen a alguna red y todos tienen una dirección IP y una máscara de subred (si no se especifica se toma la máscara que corresponda a su clase). Mediante esta máscara un ordenador sabe si otro ordenador se encuentra en su misma subred o en otra distinta. Si pertenece a su misma subred, el mensaje se entregará directamente. En cambio, si los hosts están configurados en redes distintas, el mensaje se enviará a la puerta de salida o router de la red del host origen. Este router pasará el mensaje al siguiente de la cadena y así sucesivamente hasta que se alcance la red del host destino y se complete la entrega del mensaje.
Caso práctico

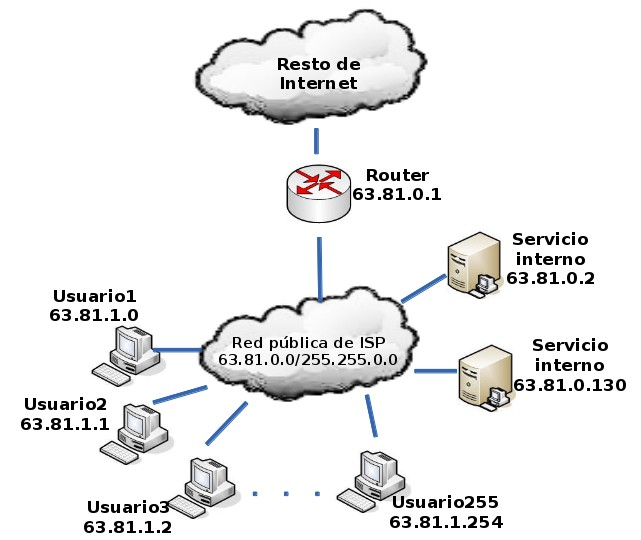

Los proveedores de Internet habitualmente disponen de una o más redes públicas para dar acceso a los usuarios que se conectan por módem. El proveedor va cediendo estas direcciones públicas a sus clientes a medida que se conectan y liberándolas según se van desconectando (direcciones dinámicas). Supongamos que cierto ISP (proveedor de servicios de Internet) dispone de la red 63.81.0.0 con máscara 255.255.0.0. Para uso interno utiliza las direcciones que comienzan por 63.81.0 y para ofrecer acceso a Internet a sus usuarios, las direcciones comprendidas entre la 63.81.1.0 hasta la 63.81.1.254 (las direcciones 63.81.0.0 y 63.81.255.255 están reservadas).
Si un usuario conectado a la red de este ISP tiene la dirección 63.81.1.1 y quiere transferir un archivo al usuario con IP 63.81.1.2, el primero advertirá que el destinatario se encuentra en su misma subred y el mensaje no saldrá de la red del proveedor (no atravesará el router).
Las máscaras 255.0.0.0 (clase A), 255.255.0.0 (clase B) y 255.255.255.0 (clase C) suelen ser suficientes para la mayoría de las redes privadas. Sin embargo, las redes más pequeñas que podemos formar con estas máscaras son de 254 hosts y para el caso de direcciones públicas, su contratación tiene un coste muy alto. Por esta razón suele ser habitual dividir las redes públicas de clase C en subredes más pequeñas. A continuación se muestran las posibles divisiones de una red de clase C. La división de una red en subredes se conoce como subnetting.
Máscara de subred | Nº de subredes | Nº de hosts por subred |
---|---|---|
255.255.255.0 | 1 | 254 |
255.255.255.128 | 2 | 126 |
255.255.255.192 | 4 | 62 |
255.255.255.223 | 8 | 30 |
255.255.255.240 | 16 | 14 |
255.255.255.248 | 32 | 6 |
255.255.255.252 | 64 | 2 |
255.255.255.254 | 128 | 0 |
255.255.255.255 | 256 | 0 |
Obsérvese que en el caso práctico que explicamos un poco más arriba se utilizó la máscara 255.255.255.248 para crear una red pública con 6 direcciones de hosts válidas (la primera y última dirección de todas las redes se excluyen). Las máscaras con bytes distintos a 0 o 255 también se pueden utilizar para particionar redes de clase A o de clase B. Por ejemplo, la máscara 255.255.192.0 dividiría una red de clase B en 4 subredes de 16382 hosts (2 elevado a 14, menos 2) cada una.
Protocolo IP¶
IP es el principal protocolo de la capa de red. Este protocolo define la unidad básica de transferencia de datos entre el origen y el destino, atravesando toda la red de redes. Además, el software IP es el encargado de elegir la ruta más adecuada por la que los datos serán enviados. Se trata de un sistema de entrega de paquetes (llamados datagramas IP) que tiene las siguientes características:
- Es no orientado a conexión debido a que cada uno de los paquetes puede seguir rutas distintas entre el origen y el destino. Entonces pueden llegar duplicados o desordenados.
- Es no fiable porque los paquetes pueden perderse, dañarse o llegar retrasados.
Datagrama IP¶

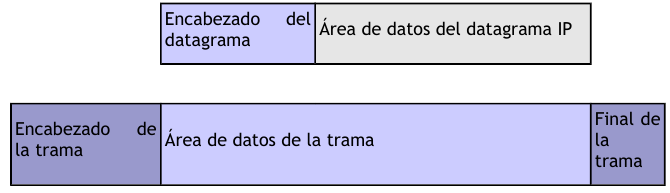

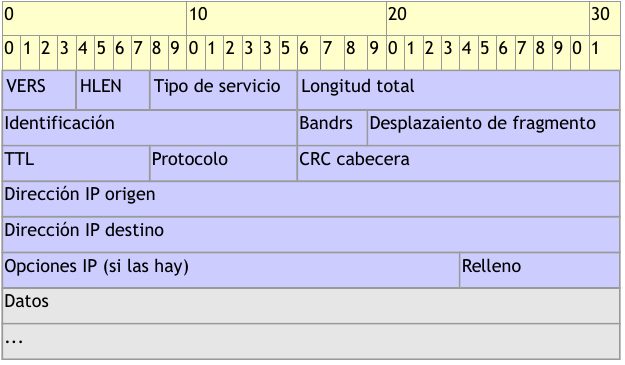

El datagrama IP es la unidad básica de transferencia de datos entre el origen y el destino. Viaja en el campo de datos de las tramas físicas (recuérdese la trama Ethernet) de las distintas redes que va atravesando. Cada vez que un datagrama tiene que atravesar un router, el datagrama saldrá de la trama física de la red que abandona y se acomodará en el campo de datos de una trama física de la siguiente red. Este mecanismo permite que un mismo datagrama IP pueda atravesar redes distintas: enlaces punto a punto, redes ATM, redes Ethernet, redes Token Ring, etc. El propio datagrama IP tiene también un campo de datos: será aquí donde viajen los paquetes de las capas superiores.


MTU
El MTU de una red es la mayor cantidad de datos que puede transportar su trama física. Un encaminador (router) fragmenta un datagrama en varios si el siguiente tramo de la red por el que tiene que viajar el datagrama tiene un MTU inferior a la longitud del datagrama.
CIDR¶

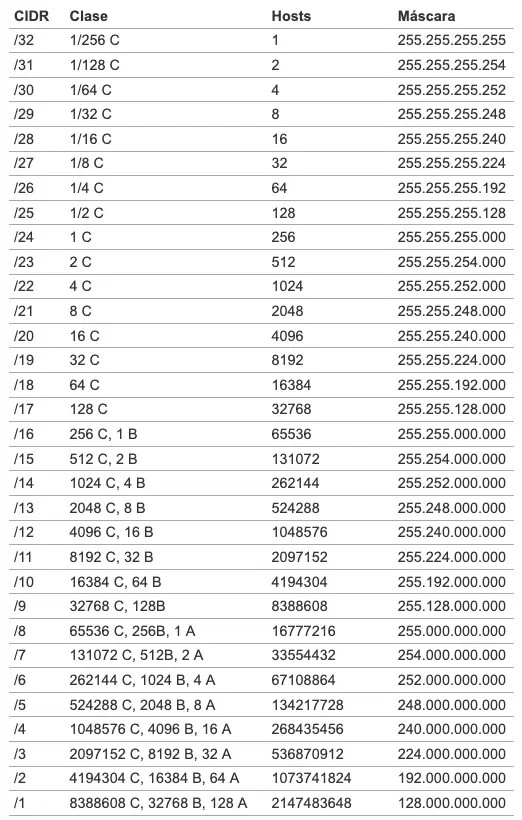

Los bloques CIDR1 IPv4 se identifican usando una sintaxis similar a la de las direcciones IPv4: cuatro números decimales separados por puntos, seguidos de una barra de división y un número de 0 a 32; A.B.C.D/N. El número tras la barra es la longitud de prefijo, contando desde la izquierda, y representa el número de bits comunes a todas las direcciones incluidas en el bloque CIDR.
Decimos que una dirección IP está incluida en un bloque CIDR, y que encaja con el prefijo CIDR, si los N bits iniciales de la dirección y el prefijo son iguales. Por tanto, para entender CIDR es necesario visualizar la dirección IP en binario. Dado que la longitud de una dirección IPv4 es fija, de 32 bits, un prefijo CIDR de N-bits deja 32 − N bits sin encajar, y hay 2(32 − N) combinaciones posibles con los bits restantes. Esto quiere decir que 2(32 − N) direcciones IPv4 encajan en un prefijo CIDR de N-bits.
En la práctica hay que restar 2 al número de host. La dirección menor (más baja - todos los bits de host a 0) del bloque se usa para identificar a la propia red (toda la red), y la dirección mayor (la más alta - todos los bits de host a 1) se usa como dirección de broadcast. Por tanto, en un bloque CIDR /24 podríamos disponer de 28 − 2 = 254 direcciones IP para asignar a dispositivos.
Nótese que los prefijos CIDR cortos (números cercanos a 0) permiten encajar un mayor número de direcciones IP, mientras que prefijos CIDR largos (números cercanos a 32) permiten encajar menos direcciones IP. CIDR también se usa con direcciones IPv6, en las que la longitud del prefijo varia desde 0 a 128, debido a la mayor longitud de bit en las direcciones, con respecto a IPv4. En el caso de IPv6 se usa una sintaxis similar a la comentada: el prefijo se escribe como una dirección IPv6, seguida de una barra y el número de bits significativos.
CIDR usa máscaras de subred de longitud variable (VLSM) para asignar direcciones IP a subredes de acuerdo a las necesidades de cada subred. De esta forma, la división red/host puede ocurrir en cualquier bit de los 32 que componen la dirección IP. Este proceso puede ser recursivo, dividiendo una parte del espacio de direcciones en porciones cada vez menores, usando máscaras que cubren un mayor número de bits.
Las direcciones de red CIDR/VLSM se usan a lo largo y ancho de la Internet pública, y en muchas grandes redes privadas. El usuario normal no ve este uso puesto en práctica, al estar en una red en la que se usarán, por lo general, direcciones de red privadas recogidas en el RFC 1918. El término VLSM (Variable Lenght Subnet Mask - Máscara de Subred de Longitud Variable) se usa generalmente cuando se habla de redes privadas, mientras que CIDR se usa cuando se habla de Internet (red pública).
Otro beneficio de CIDR es la posibilidad de agregar prefijos de encaminamiento, un proceso conocido como «supernetting». Una dirección IP puede encajar en varios prefijos CIDR de longitudes diferentes. Por ejemplo, dieciséis redes /24 contíguas pueden ser agregadas y publicadas en los enrutadores de Internet como una sola ruta /20 (si los primeros 20 bits de sus respectivas redes coinciden). Dos redes /20 contiguas pueden ser agregadas en una /19, etc…
Esto permite una reducción significativa en el número de rutas que los enrutadores en Internet tienen que conocer (y una reducción de memoria, recursos, etc…) y previene una explosión de tablas de encaminamiento, que podría sobrecargar a los routers e impedir la expansión de Internet en el futuro.
IPv6¶
El cambio más drástico de IPv4 a IPv6 es la longitud de las direcciones de red. Las direcciones IPv6, definidas en el RFC 2373 y RFC 2374, son de 128 bits; esto corresponde a 32 dígitos hexadecimales, que se utilizan normalmente para escribir las direcciones IPv6, como se describe en la siguiente sección.
El número de direcciones IPv6 posibles es de 2128 ≈ 3.4 x 1038. Este número puede también representarse como 1632, con 32 dígitos hexadecimales, cada uno de los cuales puede tomar 16 valores (véase combinatoria).
En muchas ocasiones las direcciones IPv6 están compuestas por dos partes lógicas: un prefijo de 64 bits y otra parte de 64 bits que corresponde al identificador de interfaz, que casi siempre se genera automáticamente a partir de la dirección MAC de la interfaz a la que está asignada la dirección.
Notación¶
Las direcciones IPv6, de 128 bits de longitud, se escriben como ocho grupos de cuatro dígitos hexadecimales.
Por ejemplo,
2001:0db8:85a3:08d3:1319:8a2e:0370:7334
Si un grupo de cuatro dígitos es nulo (es decir, toma el valor «0000»), puede ser comprimido. Por ejemplo,
2001:0db8:85a3:0000:1319:8a2e:0370:7344
2001:0db8:85a3::1319:8a2e:0370:7344
2001:0DB8:0000:0000:0000:0000:1428:57ab
2001:0DB8:0000:0000:0000::1428:57ab
2001:0DB8:0:0:0:0:1428:57ab
2001:0DB8:0::0:1428:57ab
2001:0DB8::1428:57ab
2001::25de::cade
Los ceros iniciales en un grupo pueden ser omitidos. Así,
::ffff:c0a8:5909
::192.168.89.9
::c0a8:5909
::ffff:1.2.3.4
se denomina dirección IPv4 mapeada, y el formato ::1.2.3.4
dirección IPv4 compatible.
Las direcciones IPv4 pueden ser transformadas fácilmente al formato IPv6. Por ejemplo, si la dirección decimal IPv4 es 135.75.43.52
(en hexadecimal, 0x874B2B34), puede ser convertida a 0000:0000:0000:0000:0000:0000:874B:2B34
o ::874B:2B34
. Entonces, uno puede usar la notación mixta dirección IPv4 compatible, en cuyo caso la dirección debería ser ::135.75.43.52
. Este tipo de dirección IPv4 compatible casi no está siendo utilizada en la práctica, aunque los estándares no la han declarado obsoleta.
Tipos de direcciones¶
IPv6 tiene tres tipos de direcciones, que se pueden clasificar según el tipo y alcance:
- Las direcciones UNICAST. Se envía un paquete a una interfaz.
- Las direcciones MULTICAST (multidifusión). Se envía un paquete de múltiples interfaces.
- Las direcciones ANYCAST. Se envía un paquete a la más cercana de múltiples interfaces (en términos de distancia de enrutamiento).
No hay direcciones de broadcast en IPv6. Las direcciones de multidifusión han reemplazado esta función.
Las direcciones Unicast y Anycast en IPv6 tienen los siguientes ámbitos (para las direcciones multicast, el ámbito está integrado en la estructura de dirección):
- De enlace local. El ámbito es el enlace local (nodos de la misma subred).
- Global. El alcance es global (direcciones de Internet IPv6).
Además, IPv6 tiene direcciones especiales como la dirección de bucle invertido. El ámbito de una dirección especial depende del tipo de dirección especial. Gran parte del espacio de direcciones IPv6 está sin asignar.
Tabla muy resumida de la asignación por tipo de dirección.¶
Tipo de dirección | Prefijo binario | Notación IPv6 |
---|---|---|
Sin especificar | 00 … 0 (128 bits) | ::/128 |
Loopback | 00 … 1 (128 bits) | ::1/128 |
Multicast | 11111111 … | FF00::/8 |
Link-local unicast | 1111111010 … | FE80::/10 |
Site-local unicast (obsoleto) | 1111111011 … | FEC0::/10 |
Local unicast | 1111110 … | FC00::/7 |
Global unicast | 001 … | 2000::/3 |
-
Classless Inter-Domain Routing ↩
